Серия «УТфильтр-KG»
Элементы фильтрующие серии «УТфильтр-KG» являются коалесцерами и выполняют двойную функцию: укрупняют жидко-капельные примеси при прохождении через развитую комбинированную фильтровальную поверхность и обеспечивают дренирование накопленной влаги в объеме дренажнонакопительного слоя.
Применяются в стационарных фильтр-сепараторах и установках коалесценции с целью высокоэффективной очистки газа от влаги перед подачей в компрессорное оборудование и газовые турбины.
| Номинальная тонкость фильтрации | 1-3 мкм |
| Перепад давления на чистом элементе | не более 5 кПа |
| Рекомендуемый конечный перепад | до 0,08 МПа |
| Максимальный перепад давления | 0,2 МПа |
| Рабочее давление | до 10 МПа |
| Рабочая температура | от 0 до +100 °С |
| Минимальный размер жидко-капельных примесей | 0,3 мкм |
| Транспортировка и хранение | 3(Ж3) по ГОСТ 15150 |
KV1
сквозное исполнение
внутренней фильтрации

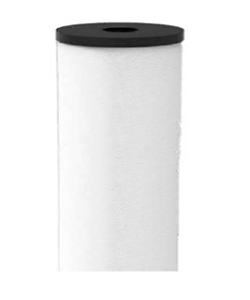

KV4
с отверстием под шпильку
внутренней фильтрации

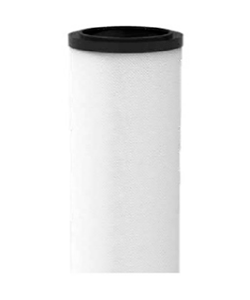

KV7
с наружным уплотнением
внутренней фильтрации
| Марка | Тонкость фильтрации, мкм | Диаметр наружный, мм | Длина, мм | Начальный перепад, кПа | Исполнение |
|---|---|---|---|---|---|
| UTF.KG.70.245.KV1 | 0,3 | 70 | 245 | 5 | KV1 |
| UTF.KG.150.1104.KV1 | 0,3 | 150 | 1104 | 5 | KV1 |
| UTF.KG.152.1100.KV4 | 0,3 | 152 | 1100 | 5 | KV4 |
| UTF.KG.144.890.KV6 | 0,3 | 144 | 890 | 5 | KV6 |
| UTF.KG.152.1000.KV | 0,3 | 152 | 1000 | 5 | KV7 |
