Серия «Магистраль»
Элементы фильтрующие серии «Магистраль» предназначены для оснащения стационарных газовых и масляных фильтров высокого давления (до 50 МПа), используемых на компрессорных установках при компримировании магистрального газа.
Для блоков подготовки топливного газа и систем сухих газовых уплотнений изготавливаются два типа: F - фильтры и K - коалесцеры, для улавливания жидкокапельной влаги в подаваемом на очистку потоке.
| Номинальная тонкость фильтрации | 1, 3, 5, 10 мкм |
| Перепад давления на чистом элементе | не более 5 кПа |
| Максимальный перепад давления | 0,2 МПа |
| Рабочее давление | до 50 МПа |
| Рабочая температура | от 0 до +100 °С |
| Рабочая температура термостойкого исполнения | от 0 до +150 °С |
| Влагостойкость | 100% |
| Транспортировка и хранение | 3(Ж3) по ГОСТ 15150 |

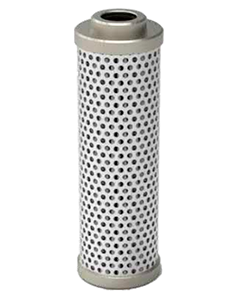

001
исполнение

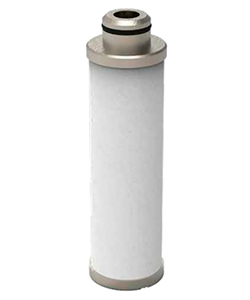

002
исполнение

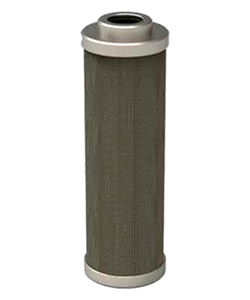

003
исполнение
037
исполнение
| Марка | Назначение | Тонкость фильтрации, мкм | Основной материал | Термостойкость | Исполнение |
|---|---|---|---|---|---|
| UTF.M.F.01.C.T.001 | F | 01 | C | T | 001 |
| UTF.M.F.03.C.T.001 | F | 03 | C | T | 001 |
| UTF.M.F.05.C.T.001 | F | 05 | C | T | 001 |
| UTF.M.F.10.C.T.001 | F | 10 | C | T | 001 |
| UTF.M.F.01.C.T.002 | F | 01 | C | T | 002 |
| UTF.M.F.03.C.T.002 | F | 03 | C | T | 002 |
| UTF.M.F.05.C.T.002 | F | 05 | C | T | 002 |
| UTF.M.F.10.C.T.002 | F | 10 | M | T | 002 |
| UTF.M.F.03.M.C.003 | F | 03 | M | C | 003 |
| UTF.M.K.01.M.C.037 | K | 01 | M | C | 037 |
| UTF.M.K.03.M.C.037 | K | 03 | M | C | 037 |
