Серия «Стандарт»
Элементы фильтрующие серии «Стандарт» предназначены для очистки от твердых механических и жидко-капельных примесей природного и попутного нефтяного горючих газов (ГОСТ 5542-87, ОСТ 51.40-93), поставляемых с промыслов, подземных хранилищ газа и магистральных газопроводов.
Применяются в стационарных фильтр-сепараторах и патронных фильтрах для очистки газа перед подачей в компрессорное оборудование и газовые турбины.
| Номинальная тонкость фильтрации | 10 мкм |
| Перепад давления на чистом элементе | не более 5 кПа |
| Рекомендуемый конечный перепад | до 0,08 МПа |
| Максимальный перепад давления | 0,2 МПа |
| Рабочее давление | до 10 МПа |
| Рабочая температура | от -60 до +100 °С |
| Влагостойкость | 100% |
| Транспортировка и хранение | 3(Ж3) по ГОСТ 15150 |

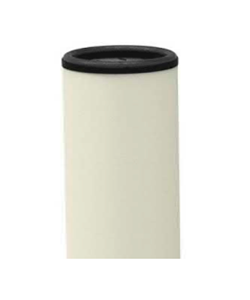

P1
сквозной
вертикальное расположение

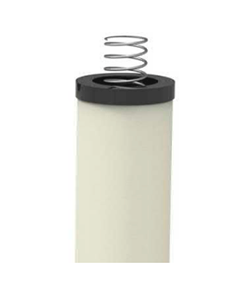

P2
с пружиной
вертикальное расположение

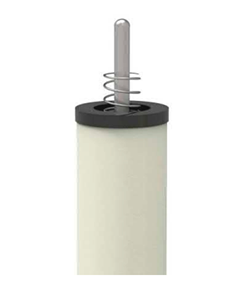

P3
с пальцем
горизонтальное расположение
| Марка | Тонкость фильтрации, мкм | Диаметр наружный, мм | Длина, мм | Начальный перепад, кПа | Исполнение |
|---|---|---|---|---|---|
| UTF.S.127.1500.P1 | 10 | 127 | 1500 | 5 | P1 |
| UTF.S.180.1500.P1 | 10 | 180 | 1500 | 5 | P1 |
| UTF.S.105.900.P2 | 10 | 105 | 900 | 5 | P2 |
| UTF.S.105.1800.P2 | 10 | 105 | 1800 | 5 | P2 |
| UTF.S.122.900.P2 | 10 | 122 | 900 | 5 | P2 |
| UTF.S.122.1800.P2 | 10 | 122 | 1800 | 5 | P2 |
| UTF.S.105.1800.P3 | 10 | 105 | 1800 | 5 | P3 |
| UTF.S.115.1800.P3 | 10 | 115 | 1800 | 5 | P3 |
| UTF.S.122.1800.P3 | 10 | 122 | 1800 | 5 | P3 |
